Аппараты емкостные типа ВКЭ объемом 1; 2; 3,2; 5; 6,3 и 10 м³ на условное давление 0,6 и 1,0 МПа предназначены для приема, хранения и выдачи жидких и газообразных сред. Могут быть использованы в качестве отстойников.
Изготавливают из сталей Ст3сп5; 16ГС; 09Г2С; 12Н18Х10Т; 10Х17Н13М2Т.
Конструкция аппаратов предусматривает возможность установки датчиков с электрическими выводами для подключения микропроцессорной техники. Комплектацию аппаратов средствами связи с микропроцессорной техникой производит заказчик оборудования по технической документации генпроектировщика.

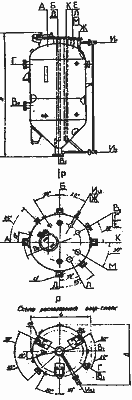

Обозначение	Назначение	Условия установки
А	Люк	Постоянные
Б	Вход среды (наполнение)
В	Выход среды (опорожнение)
Г	Перелив среды	По требованию заказчика (оговаривают в опросном листе)
Д	Труба передавливания
Е	Установка предохранительного клапана
Ж	Установка манометра
И	Установка колонки указателя уровня трубчатого типа
К	Установка уровнемера типа УБ
Л	Установка термометра
М	Резервный

Объем, м³		1	2	3,2	5	6,3	10	1	2	3,2	5	6,3	10
D, мм		1000	1200	1400	1600	1600	2000	1000	1200	1400	1600	1600	2000
		Аппараты на опорах - лапах						Аппараты на опорах - стойках
D₁, мм*		1210	1445	1648	1910	1910	2370	-	-	-	-	-	-
D₂, мм*		-	-	-	-	-	-	920	1100	1260	1410	1410	1810
d₁, мм		24	24	35	35	35	35	-	-	-	-	-	-
d₂, мм		-	-	-	-	-	-	19	24	24	35	35	42
Габариты, мм	L	1250	1535	1740	2005	2005	2495	1140	1335	1520	1765	1765	2125
	B	1315	1545	1740	2005	2005	2495	1200	1385	1570	1755	1755	2130
	H	2175	2765	3280	3880	4200	4630	2175	2765	3280	3880	4200	4630
Масса, кг		505	780	1045	1500	1925	2570	510	800	1070	1685	2000	27
